PROTECTION CONTRE LES COURTS-CIRCUITS ET LES SURCHARGES
D’après la réglementation internationale EN61558-1 les transformateurs ne doivent pas devenir dangereux en cas de courts-circuits et de surcharges susceptibles de se produire en usage normal.
Cette normalisation classe les transformateurs en fonction de leur dangerosité en cas de défaut :
- – Les transformateurs résistants aux courts-circuits par construction
- – Les transformateurs résistants aux courts-circuits par dispositif incorporé
- – Les transformateurs non résistants aux courts-circuits
- – Les transformateurs non dangereux en cas de défaillance
- – Les transformateurs combinés avec un redresseur
- – Les transformateurs à plusieurs enroulements secondaires
Chacune de ces catégories obéit à une procédure de vérification des protections intégrées ou recommandées.
LA PROTECTION DU PRIMAIRE CONTRE LES RISQUES DE COURT-CIRCUIT
Les transformateurs < 630VA
Pour les transformateurs dont la puissance nominale est inférieure à 630VA, l’intensité de coupure au primaire du transformateur devra être égale à 1.5x l’intensité nominale du primaire
Les transformateurs > 630VA
Pour les transformateurs dont la puissance nominale est supérieure à 630VA, l’intensité de coupure au primaire du transformateur devra être égale de 2 à 2.5 x l’intensité nominale du primaire.
LA PROTECTION DU SECONDAIRE
La protection contre les risques de surcharges ou de court-circuit au secondaire
Pour tous les transformateurs le fusible devra être d’une valeur égale ou tout juste supérieure à la valeur du courant nominal secondaire à protéger.
LES PORTES FUSIBLES INTÉGRÉS AU TRANSFORMATEUR

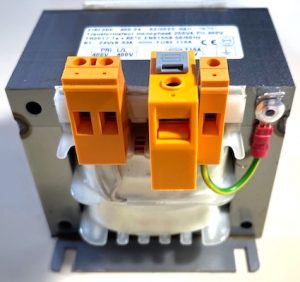

Tous les transformateurs fabriqués par RAH-INDEL sont /ou/ peuvent être assemblés avec des protections par fusibles. Ces protections sont au choix ou suivant le modèle de transformateur :
- A montage panneau
-* Sur borniers porte fusibles - Sur borniers à montage rail DIN
Exemples de supports fusibles temporisés 5×20 conformes à la IEC 60127 :
LES CARTOUCHES FUSIBLES IEC 60269-2-1 ET VDE 0636 PARTIE 201
Les cartouches gG Protections destinées à tous les usages industriels elles sont employées pour la protection des circuits électriques n’ayant pas de pointes de courants importantes. Elles existent dans les tailles 8X30 / 10X38 / 14X51 / 22X58 pour les fusibles cylindriques et NH000 à NH4 pour les fusibles à couteaux.
Les cartouches UR Protection Ultra Rapide utilisées dans les circuits électronique pour la protection des semi-conducteurs contre les courts-circuits.
Les cartouches aM Protection d’ Accompagnement Moteur sont utilisées pour la protection des moteurs, transformateurs et induits contre les courts-circuits. Ces cartouches ne sont pas adaptées à la protection contre les surcharges, une protection thermique contre les surcharges doit etre prévue en complément .
LES CARTOUCHES FUSIBLES RÉGIES PAR LES NORMES IEC 60127
- FF fusibles ultra-rapide : coupure de 10x In = < 1 ms
- F fusibles rapide : coupure de 10x In = de 1 à 10 ms
- T fusibles à retard : coupure de 10x In = 10 à 100 ms
- TT fusibles à ultra-retard : coupure de 10x In = de 100 ms à 1 s
- HPC fusibles à Haut Pouvoir de Coupure : 100 kA
Le pouvoir de coupure
Le pouvoir de coupure d’un fusible est la plus grande intensité de court-circuit que peut interrompre la cartouche. En exemple les fusibles HPC atteignent des pouvoirs de coupure de 100KVA.
Le pouvoir de limitation
Le pouvoir de limitation est la propriété que possède une cartouche à limiter l’intensité du défaut .
BIBLIOGRAPHIE
Cahier technique SCHNEIDER ELECTRIC
Protection des transformateurs de postes MT/BT
https://www.schneider-electric.fr/fr/search/ct192
Fiche technique de protection des transformateurs LEGRAND
Protection des transformateurs et de leurs lignes
http://docdif.fr.grpleg.com/general/legrand-fr/cf2012/cm212600_386-387.pdf
Fiche technique des fusibles MERSEN
Fusibles basse tension standards gG & aM selon la CEI 60269
http://ep-us.mersen.com/fileadmin/catalog/Multimedia-Premium/TM_104_Low_Voltage_European_Fuses_aM_gG_IEC_60269_FR.pdf
Norme CEI 60127 Coupe-circuit miniatures
Définitions pour coupe-circuit miniatures et prescriptions générales pour éléments de remplacement miniatures
https://webstore.iec.ch/p-preview/info_iec60127-1%7Bed1.1%7Db.pdf
