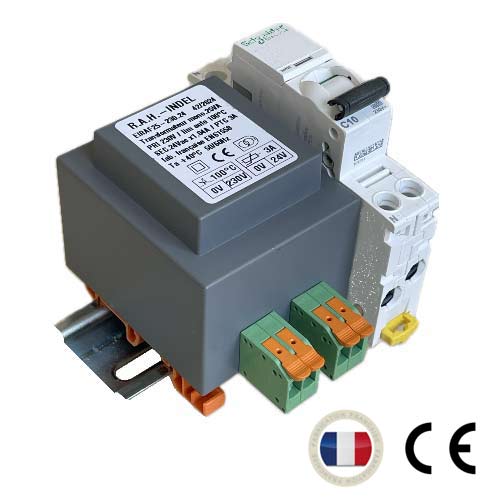

Classification: Transformateur de sécurité et de séparation des circuits
Type monophasé
Description:
- Fixation à clipser sur rail DIN
- Fréquence d’alimentation de 48 à 62Hz
- Classe de sécurité 2
- Température ambiante maxi +40°C
- Rigidité diélectrique Pri./Sec. 4000V AC
- Transformateurs fabriqués en France
Indice IP: Masse IP66 – encapsulé par résine polyuréthane
Borniers IP2X
Normes: Ces transformateurs sont dimensionnés et réalisés en conformité de la norme de la CEI N° 61558 qui régie les règles particulières applicables aux transformateurs de sécurité monophasé EN61558-2-6 pour les modèles < 50Vac au secondaire et EN61558-2-4 pour les modèles >50Vac au secondaire
Conforme RoHS et Reach
Raccordement: Primaire et secondaire jusqu’au 40VA :
- Borniers automatiques à ressort, actionnement par languette.
- Conducteurs rigides ou souples sans embouts de 0.2 à 4mm², longueur de dénudage ≤ 10mm
- Conducteurs souples multibrins avec embouts maxi 1x 2.5mm² ou 2x 1.5mm²
- Borniers homologués CE 32A/400V.
Secondaire à partir du 63VA : Borniers à vis
Conducteurs rigides ou souples sans embouts de 0.2 à 6mm², longueur de dénudage ≤ 10mm
Conducteurs souples multibrins avec embouts maxi 4mm² Borniers homologués CE 32A/500V.
Autres exemples de produits :
|
REF. |
PUI. |
U prim |
U sec |
I sec |
U sec à vide |

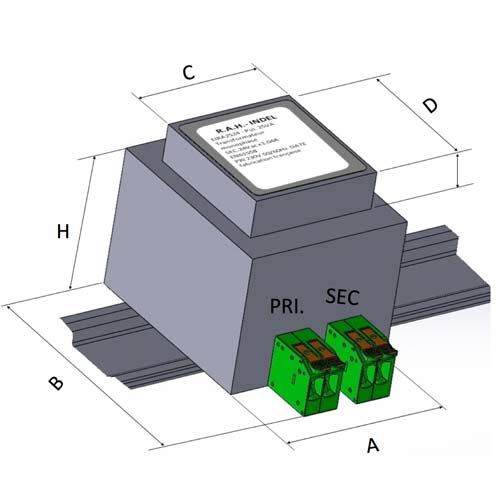

A |
B |
C |
D |
H |
POIDS |
|
EIRB25-230.24 |
25 VA |
230 Vac (N+L) |
24 Vac |
1.04A |
27.7V |
53 |
82 |
42 |
44 |
41 |
680g. |
|
EIRB25-400.24 |
25 VA |
400 Vac (L+L) |
24 Vac |
1.04A |
27.7V |
53 |
82 |
42 |
44 |
41 |
680g. |
|
EIRB25-400.230 |
25VA |
400 Vac (L+L) |
230Vac |
108mA |
262 V |
53 |
82 |
42 |
44 |
41 |
680g. |
